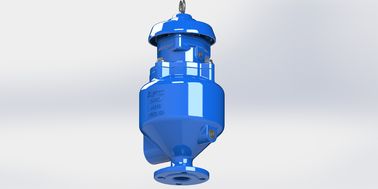

Вентиль для вывода воздуха из сточных вод с антишоковой конструкцией для предотвращения выброса воды
Описание:
В системе очистки сточных вод, дополнительный газ будет накапливаться из-за всех видов газа или воздуха для вентиляции сточных вод.eдля вентиляции воздуха в трубопроводе очень важно установить клапан выпуска воздуха. Выпуск воздуха происходит в высоких точках, на длинных подъемных и нисходящих участках труб, ниже по течению насосов,вверх по течению от ограничений.
- Что?
клапан выпуска канализационного воздуха сУстройство для защиты от ударовЭто может помочь предотвратить водяной молоток, чтобы минимизировать потерю головы.Этот тип клапана обычно используется в длинных канализационных трубопроводов, где может быть водяной молотокЕсли воздух выходит из клапана слишком быстро, сточные воды также быстро попадают.
Функция:
Комбинированный кинетический клапан высвобождения воздуха обеспечивает 3 функции:
1Большое освобождение воздуха...
Устройство для предотвращения быстрого потока и выброса воды. Уменьшить скорость выброса воздуха, чтобы предотвратить выброс воды. замедлить выброс воды и воздуха с помощью нескольких отверстий на верхней уплотнительной дуге
2Небольшое освобождение воздуха
Во время работы воздух, вырабатываемый трубопроводом, накапливается в верхней части.подталкивая уровень жидкости вниз и позволяя выпуск воздуха через небольшой сопла.
3Большой впуск воздуха во время слива трубопровода.
Во время дренажа трубопровода или трубыВзрывы, это необходимо привести в качествебольше воздуха, чем количествоЯТийоттокЭто для того, чтобы неплохое давление и сильноеУщерб трубопроводу иобщая система
Особенности:
.Без пролития.
.Более широкое среднее тело, меньший рост.
.Замедлите скорость потока, сохраните сточные воды в организме.
.Сверху и внизу выводят босса для чистки.
Полностью слияние эпоксидный покрытый внутри и снаружи клапана для долгосрочного обслуживания.
• Большинство деталей клапанов можно перерабатывать.
• Плавучая машина с резиновой уплотнителью может служить в качестве абсорбтора, чтобы предотвратить непосредственное воздействие водяного молотка на уплотнительную дугу и сиденье.
• Все внутренние части изготовлены из материала 316SS без ржавчины.
Поля обслуживания:
Для системы водоотведения.
Технические данные:
Диапазон размеров: DN 50-200MM
Нагрузка:1.0Mpa,1.6Mp (фланец)
Рабочая температура: -10°-80°C.
Средства потока: сточные воды.
Пожалуйста, обращайтесь к производителю для PN25 и антишок устройства всякий раз, когда есть проблема с водяным молотом.
| Таблица быстрого выбора |
Скорость потока воды
CMH |
1360 |
4160 |
8500 |
19100 |
33400 |
Размер основной трубы
ММ |
80-400 |
400-700 |
750-1000 |
1050-1500 гг. |
1500-2000 годы |
Размер SKAR
ММ |
50 |
80 |
100 |
150 |
200 |
Материал:
| Нет, нет, нет. |
Наименование части |
Материал |
Стандартный |
| 1 |
Тело |
Дюктильное железо |
EN GJS500-7 |
| 2 |
Плавучий |
Нержавеющая сталь |
AISI 304/316L |
| 3 |
Средняя часть |
Дюктильное железо |
EN GJS500-7 |
| 4 |
О-кольцо |
Резина |
NBR |
| 5 |
Шестерковый болт |
Нержавеющая сталь |
AISI304 |
| 6 |
Стиральная машина |
Нержавеющая сталь |
AISI304 |
| 7 |
Капот |
Дюктильное железо |
EN GJS500-7 |
| 8 |
Покрытие |
Дюктильное железо |
EN GJS500-7 |
| 9 |
Стиральная машина |
Нержавеющая сталь |
Коммерческая/AISI304/316 |
| 10 |
Шестерковый болт |
Нержавеющая сталь |
Коммерческая/AISI304/316 |
| 11 |
Глазное застегивание |
Углеродистая сталь |
Коммерческие |
| 12 |
Столбцы |
Алюминий |
Коммерческие |
| 13 |
О-кольцо |
Резина |
NBR |
| 14 |
Сиденье |
Резина |
NBR |
| 15 |
Печатьная дуга |
Нержавеющая сталь |
AISI304/316L |
| 16 |
Сиденье отверстия |
Резина |
NBR |
| 17 |
Стенка |
Нержавеющая сталь |
AISI304/316L |
| 18 |
Подключение |
Нержавеющая сталь |
AISI304/316L |
| 19 |
Небольшое отверстие |
Нержавеющая сталь |
AISI304/316L |
Размер:
